能耗查询

功能概述

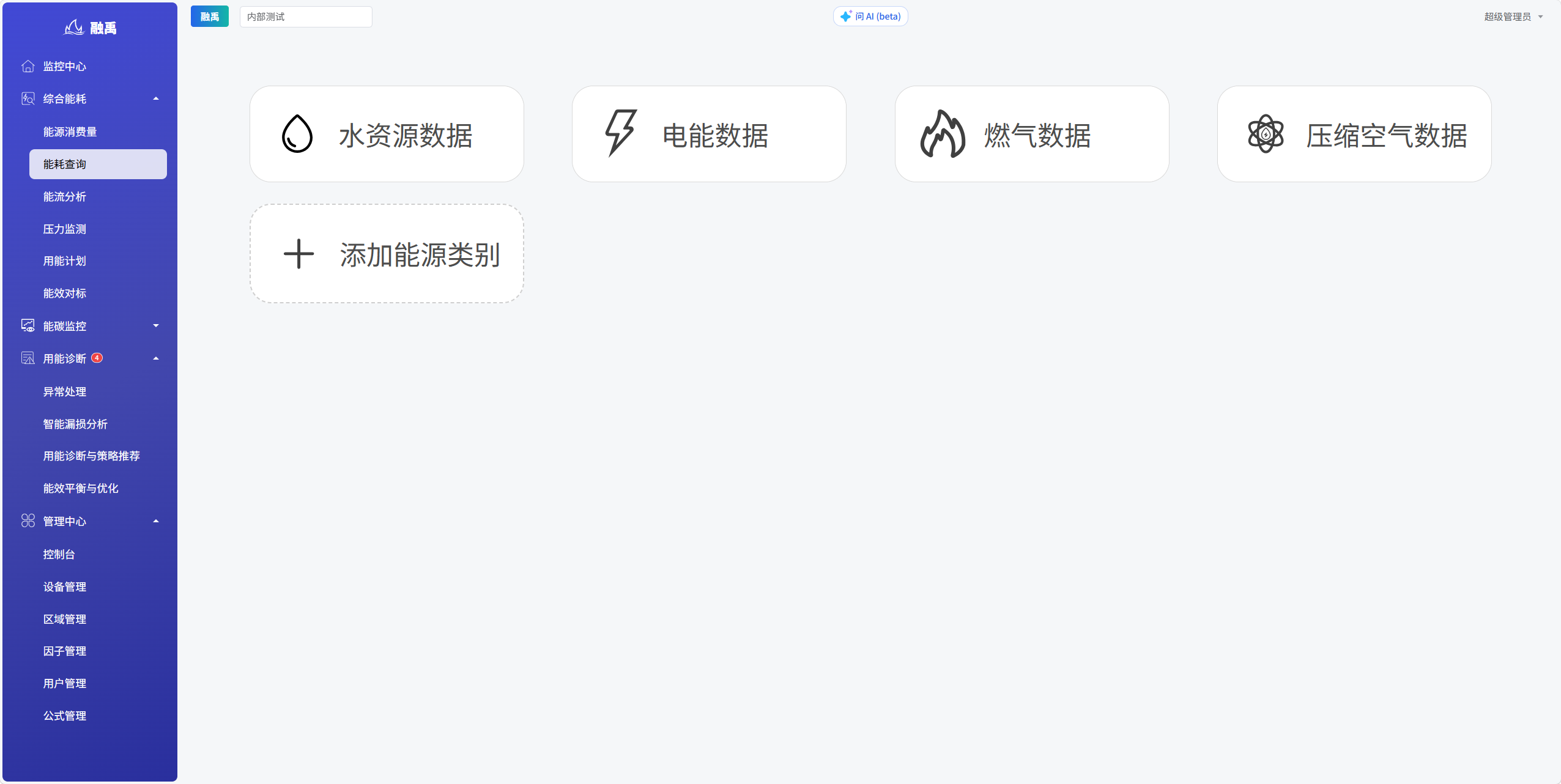

能耗查询模块是智慧能源碳排信息管理平台的数据查询核心入口。页面采用卡片式布局，将水、电、燃气三大能源类型分别展示为独立功能卡片，用户可快速选择目标能源类型进入对应的详细查询页面。同时支持添加新能源类别，满足多样化的能源管理需求。

核心功能

1. 详细查询页面（通用）

点击任一能源类型卡片后进入的详细数据查询页面，提供完整的筛选与展示功能。

功能项	说明
时间范围选择	支持按日、周、月、季度、年度等维度选择查询时间段
区域筛选	按一级区域、二级区域层级选择查看范围
数据表格	展示各时间节点、各区域的能耗数值明细
趋势图表	以折线图或柱状图展示能耗变化趋势
数据导出	支持将查询结果导出为 Excel 或 CSV 格式

2. 添加能源类别

页面右侧扩展卡片，用于配置新的能源类型。

项目	说明
卡片标题	添加能源类别
图标	"+"号图标
功能	配置新能源数据类别（如蒸汽、太阳能、地热等）

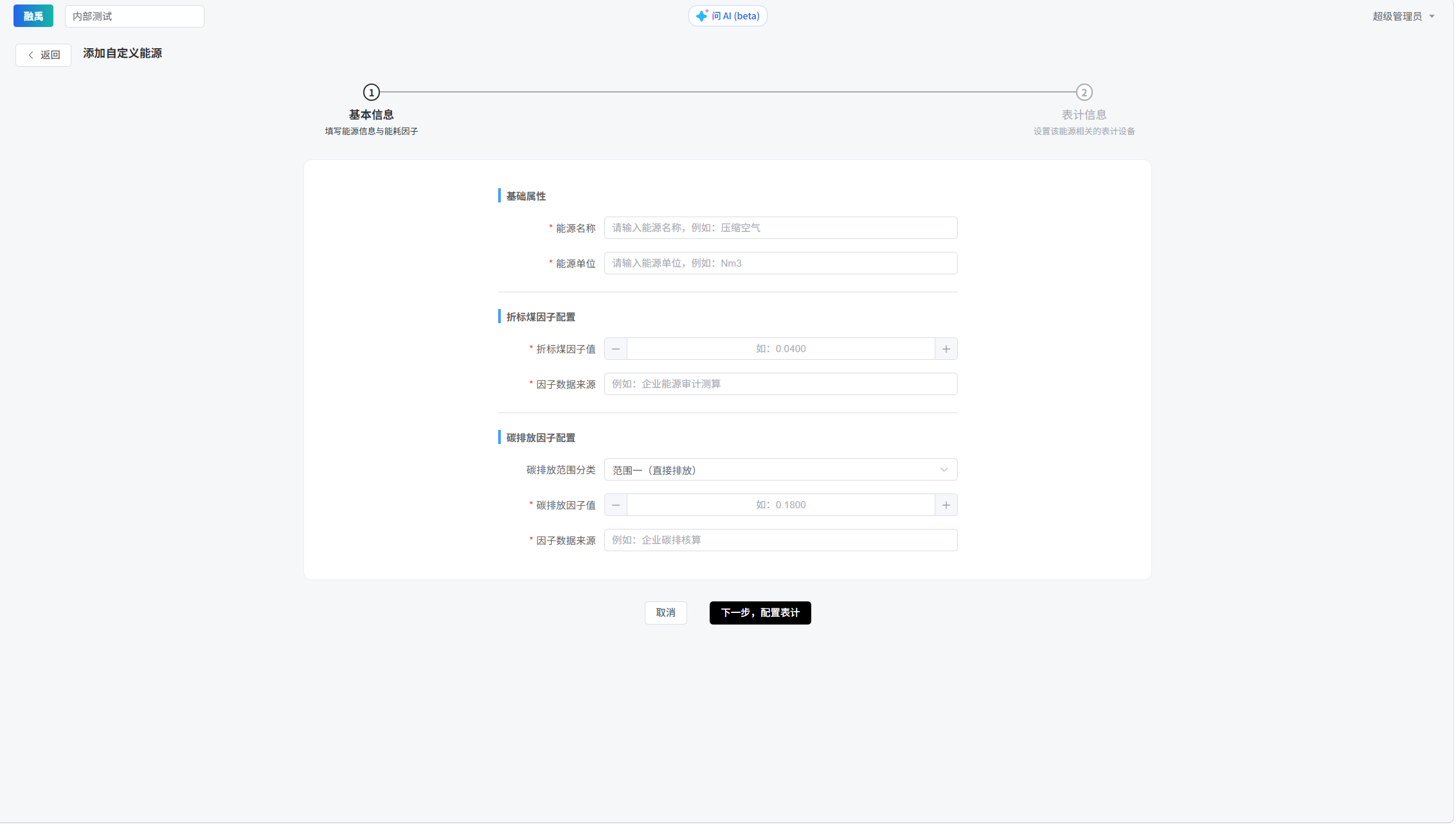

操作流程	点击后弹出配置表单，填写能源名称、单位、数据来源等信息

水资源数据

1. 智能报表

1.1 报表类型选择

系统提供四种报表类型：

• 日抄表记录：查看每日水表读数记录
• 日统计报表：按日汇总的用水统计数据
• 月统计报表：按月汇总的用水统计数据
• 按时段按日报表：查看特定时段内的详细用水数据

1.2 日抄表记录

• 日期选择：选择需要查看的具体日期
• 视图切换：根据需要切换紧凑、标准、宽松等视图模式
• 数据内容：系统显示各监测点的详细数据，包括：
  • 监测点编号和水表编号
  • 水表规格型号
  • 上次读数和本次读数(m³)
  • 读数记录时间
  • 用水流量(m³)

1.3 日统计报表

• 时间范围：选择需要查看的日期区间
• 不明水率：系统自动计算并显示不明水率
• 数据内容：查看各测点每日的用水流量和读数
• 汇总数据：底部自动显示一级、二级用水总计

1.4 月统计报表

• 月份选择：选择需要查看的年月范围
• 数据内容：查看各监测点每月的读数和流量数据
• 汇总信息：底部显示月度汇总数据和总不明水率

1.5 2级以上水表数据查询

• 以对话框形式呈现二级及以上水表数据
• 清晰展示各级水表的层级关系和详细用水数据

1.6 按时段按日报表

• 表计选择：通过左侧树形结构选择需要查看的表计
• 时间选择：自定义选择需要查看的时间段
• 数据展示：系统按时间顺序展示读数和流量数据
• 数据导出：一键导出查询结果，方便保存和分析

2. 用水数据中心

2.1 概览仪表板

仪表板提供三个关键指标的实时监控：

• 昨日用水总量：显示前一天的总用水量
• 本月用水总量：当月累计用水量
• 本年用水总量：年度累计用水量

每个指标配有相应的趋势图，直观展示用水变化情况。

2.2 数据可视化与分析工具

系统提供丰富的图表样式和分析维度：

2.2.1 时间维度选择

• 支持按时、星期、日、月、季度、年等多个时间维度查看数据

按月统计和按日统计增加不明水率的展示

按周统计时显示连续四周用水量对比

按时显示数据会展示昨日每小时的分时用水量

注意：系统的分时用水量只有选择具体的表计才能使用

2.2.2 对比分析功能

• 对比选项：可选择"不对比"、"上个周期"、"去年同期"或"自定义"时间段进行数据对比

2.2.3 详细数据图表

• 柱状图与折线图结合：展示日用水量（蓝色柱状）和不明水率（灰线）
• 统计指标显示：包括最大值、平均值、最小值等关键统计数据

2.3 选择具体表计选择功能

系统支持筛选不同表计：

• 选择模式：全部或选择具体表计
• 层级结构：采用树形结构表计

2.4 按区域统计功能

2.4.1 区域用水量

• 多维度时间选择：支持按月、按季度、按年查看数据
• 饼图可视化：直观展示各区域用水量占比情况
• 重点区域标注：重点标注主要用水区域
• 数据导出：支持将图表数据导出保存

2.4.2 区域用水趋势

• 动态趋势分析：展示选定区域在某一时间段内的用水量变化趋势
• 时间粒度选择：支持按日、月、季、年查看趋势数据
• 区间筛选：可选择特定区域（如图中的"A区办公楼"）进行分析

2.4.3 区域用水排名

• 直观排名展示：通过水平条形图展示各区域用水量排名
• 时间维度选择：支持按本月、本季度、本年查看排名情况
• 数据对比分析：可对比不同时间段的排名变化

2.4.4 区域用水台账

• 详细数据记录：展示各区域每日详细用水量数据
• 时间区间选择：可自定义查询时间范围
• 数据导出：支持将台账数据导出为Excel格式

2.5 按用途统计功能

2.5.1 用途用水量

• 用水类型分布：通过饼图直观展示不同用途的用水量占比
• 多时间维度：支持按月、季度、年查看不同用途用水分布
• 图表交互：可悬浮查看详细数据

2.5.2 用途用水数据

• 趋势变化分析：折线图展示特定用途在一段时间内的用水变化趋势
• 用途筛选：可从下拉菜单中选择特定用途（如"工业"）查看趋势
• 时间粒度灵活：支持按日、月、季、年查看趋势数据

2.5.3 用途用水排名

• 用途排名对比：水平条形图直观展示不同用途的用水量大小
• 数值显示：悬浮显示具体用水量数值，便于精确对比
• 时间维度选择：支持选择不同时间维度查看排名

2.5.4 用途用水台账

• 详细日期记录：按日期记录各用途的详细用水量
• 数据导出：一键导出台账数据，支持多种格式
• 自定义时间：可自定义查询时间范围进行分析

3.水衡管理系统

3.1水平衡可视化

这是系统的核心可视化界面：

• 以流程图形式展示整个供水网络的结构和关系
• 中心节点为水源入口
• 从中心向各个用水区域分配水流
• 使用不同颜色的连线表示转水和排水的流向
• 每个节点显示进水量(Vi)、转水量(Vco)和排水量(Vd)
• 底部展示水平衡计算公式：
  • 取水量 = 排水量 + 转水量 + 漏损水量

3.2 区域配置管理

这个页面用于管理系统中已配置的不同区域：

• 页面顶部有创建新合并区域，能够将多个现有区域合并为一个新区域
• 每个区域卡片显示：
  • 区域名称
  • 总流量数据
  • 排水比例和转水比例
• 点击编辑比例按钮，弹出编辑比例窗口：
  • 重新编辑排水比例和耗水比例参数

3.3 新建合并区域

这是一个弹出窗口，用于创建新的合并区域功能：

• 用户输入新区域的名称
• 提供区域选择功能，可选择多个现有区域进行合并
• 设置排水比例和转水比例参数
• 提供确认和取消操作按钮

电能数据

1. 智能报表

1.1 报表类型选择

系统提供四种报表类型：

• 日抄表记录：查看每日电表读数记录
• 日统计报表：按日汇总的用电统计数据
• 月统计报表：按月汇总的用电统计数据
• 按时段按日报表：查看特定时段内的详细用电数据

1.2 日抄表记录

• 日期选择：选择需要查看的具体日期
• 视图切换：根据需要切换紧凑、标准、宽松等视图模式
• 数据内容：系统显示各监测点的详细数据，包括：
  • 监测点编号和电表编号
  • 电表规格型号
  • 上次读数和本次读数(m³)
  • 读数记录时间
  • 用电用量(m³)

1.3 日统计报表

• 时间范围：选择需要查看的日期区间
• 数据内容：查看各测点每日的用电用量和读数

1.4 月统计报表

• 月份选择：选择需要查看的年月范围
• 数据内容：查看各监测点每月的读数和用量数据

2.1 2级以上电表数据查询

• 以对话框形式呈现二级及以上电表数据
• 清晰展示各级电表的层级关系和详细用电数据

2.2 按时段按日报表

• 表计选择：通过左侧树形结构选择需要查看的表计。

• 时间选择：支持自定义选择查看的时间范围。

• 数据展示：系统按时间顺序展示表计数据，可自定义展示以下基础信息：

  • 时间
  • 读数
  • 用量
  • 电压：A相电压、B相电压、C相电压、AB线电压、BC线电压、AC线电压
  • 电流：A相电流、B相电流、C相电流、漏电流
  • 功率：总有功功率、总无功功率、总视在功率
  • 电能：总有功电能、总无功电能、总视在电能
  • 其他：功率因数、频率

• 数据导出：支持一键导出查询结果为文件

2. 用电数据中心

2.1 概览仪表板

仪表板提供三个关键指标的实时监控：

• 昨日用电总量：显示前一天的总用电量
• 本月用电总量：当月累计用电量
• 本年用电总量：年度累计用电量

每个指标配有相应的趋势图，直观展示用电变化情况。

2.2 数据可视化与分析工具

系统提供丰富的图表样式和分析维度：

2.2.1 时间维度选择

• 支持按时、星期、日、月、季度、年等多个时间维度查看数据

按周统计时显示连续四周用电量对比

按时显示数据会展示昨日每小时的分时用电量

注意：系统的分时用电量只有选择具体的表计才能使用

2.2.2 对比分析功能

• 对比选项：可选择"不对比"、"上个周期"、"去年同期"或"自定义"时间段进行数据对比

2.2.3 详细数据图表

• 柱状图与折线图结合：展示日用电量（蓝色柱状）
• 统计指标显示：包括最大值、平均值、最小值等关键统计数据

2.2.4 选择具体表计选择功能

系统支持筛选不同表计：

• 选择模式：全部或选择具体表计
• 层级结构：采用树形结构展示表计层级关系

2.3 按区域统计功能

2.3.1 区域用电量

• 多维度时间选择：支持按月、按季度、按年查看数据
• 饼图可视化：直观展示各区域用电量占比情况
• 重点区域标注：重点标注主要用电区域
• 数据导出：支持将图表数据导出保存

2.3.2 区域用电趋势

• 动态趋势分析：展示选定区域在某一时间段内的用电量变化趋势
• 时间粒度选择：支持按日、月、季、年查看趋势数据
• 区间筛选：可选择特定区域（如图中的"研发楼"）进行分析

2.3.3 区域用电排名

• 直观排名展示：通过水平条形图展示各区域用电量排名
• 时间维度选择：支持按本月、本季度、本年查看排名情况
• 数据对比分析：可对比不同时间段的排名变化

2.3.4 区域用电台账

• 详细数据记录：展示各区域每日详细用电量数据
• 时间区间选择：可自定义查询时间范围
• 数据导出：支持将台账数据导出为Excel格式

2.4 按用途统计功能

2.4.1 用途用电量

• 用电类型分布：通过饼图直观展示不同用途的用电量占比
• 多时间维度：支持按月、季度、年查看不同用途用电分布
• 图表交互：可悬浮查看详细数据

2.4.2 用途用电数据

• 趋势变化分析：折线图展示特定用途在一段时间内的用电变化趋势
• 用途筛选：可从下拉菜单中选择特定用途（如"工业"）查看趋势
• 时间粒度灵活：支持按日、月、季、年查看趋势数据

2.4.3 用途用电排名

• 用途排名对比：水平条形图直观展示不同用途的用电量大小
• 数值显示：悬浮显示具体用电量数值，便于精确对比
• 时间维度选择：支持选择不同时间维度查看排名

2.4.4 用途用电台账

• 详细日期记录：按日期记录各用途的详细用电量
• 数据导出：一键导出台账数据，支持多种格式
• 自定义时间：可自定义查询时间范围进行分析
