能流分析

功能概述

能流分析模块利用桑基图（Sankey Diagram） 对能源在建筑系统内的流动与分配进行可视化呈现。用户可直观了解各类能源从供应端到各级区域的分配情况，线条粗细代表能耗大小，帮助快速识别高耗能路径和异常分流，为节能优化提供数据支撑。

核心功能

1. 筛选条件区

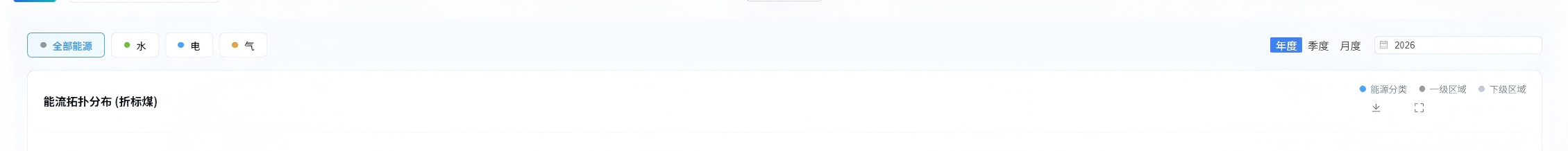

页面顶部筛选栏，用于设定能流分析的查询条件。

筛选项	可选值	说明
能源类型	全部、水、电、气	选择要分析的能源种类
时间粒度	年度、季度、月度	选择统计的时间维度
年份选择	可选年份列表	选择具体年份

2. 能流拓扑分布图（折标煤）

页面核心可视化区域，以桑基图形式展示能源从供应到各区域的流向分布。 图表结构：

层级	位置	说明
能源分类	左侧	展示各类能源（自来水、电力、天然气等）作为能源供给源头
一级区域	中间	展示一级区域（如：A栋、B栋、公共区域等）作为能源首次分配节点
二级区域	右侧	展示二级区域（如：各楼层、各功能区）作为能源最终消耗节点

图表要素说明：

要素	说明
节点方块	代表能源来源或区域，高度与该节点能耗总量成正比
连接线条	从左向右流动，线条粗细代表该路径上的能耗量大小
颜色编码	不同能源类型使用不同颜色区分
单位	所有数值统一折算为标准煤当量（tce）

3. 底部统计卡片

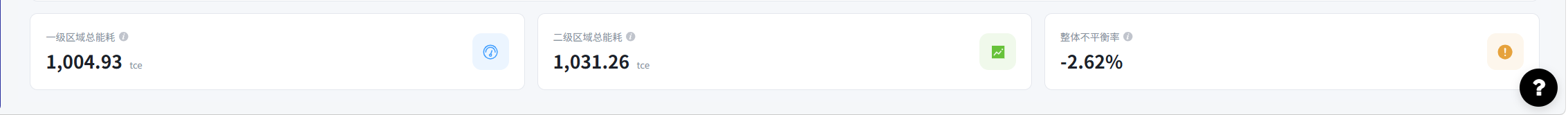

页面底部展示关键统计指标，辅助判断系统平衡状态。

卡片名称	说明
一级区域总能耗（tce）	所有一级区域能耗合计值
二级区域总能耗（tce）	所有二级区域能耗合计值
整体不平衡率	一级与二级能耗的差异比率，反映计量与分配的一致程度
